e-MotorChamber演示暗室的设备

介绍长轴及测力计等系统设备。
※演示暗室位于株式会社e・OHTAMA东海EMC中心富士松试验所内。
并且，针对系统的新品购买、改造，提供选配、交货日期以及大致日程等进行说明。

•

  轴

  使用了可确保从电波吸收体至样品的距离在1,000mm以上的长轴。 并屏蔽从贯穿暗室墙壁的轴，所产生的传导噪声。
  ※为了确保轴的安全，用金属将其包覆。

  马达安装部

  样品马达安装夹具也可由本公司准备。
  (窗口：e・OHTAMA)。

•

  冷却冷凝器(样品用)

  配备兼具水冷、油冷的冷凝器。

•

  逆变器&电池模拟装置

  尺寸： 5,000 x 700 x 2,500 mm （W x D x H）

•

  测力计

  实现20,000rpm以上的高速旋转。
  还可应对今后的高规格化。
  ※为了确保测力计的安全，用金属将其包覆。

•

  控制系统软件

  可以手动或者编程控制测功机和电池模拟器。

•

  测量系统相关噪声的软件

  通过独自开发的软件，可实现样品马达的运行 条件（转速/扭矩/电压/电流）和测量互锁噪音， 可以缩短确定观察最差噪音水平的操作条件的时间。

•

  暗室＆试验布局

  在设有演示暗室的e・OHTAMA富士松试验所，5面设置了吸收体。并且可根据需要，将承载样品系统的铜板台(2,700 x 1,500 mm)移动到暗室内。

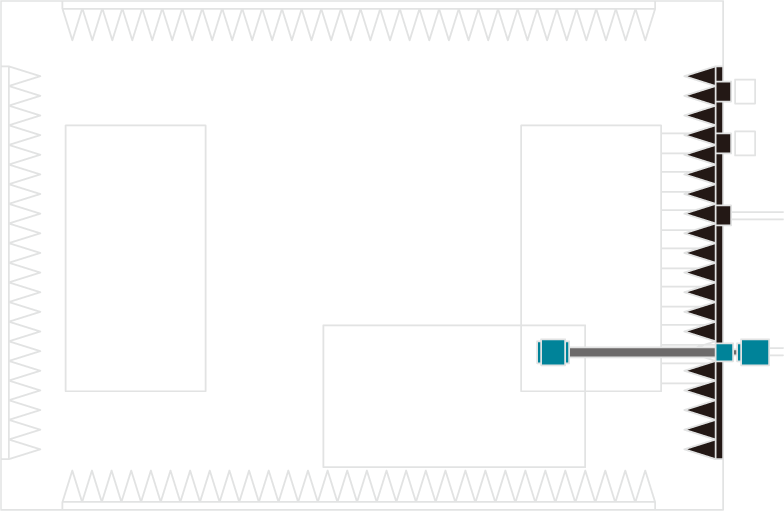

  ■ 铜板台的位置A、B：进行EV马达试验时
  ■ 铜板台的位置C：进行EV马达以外的试验时

  改造/新建设时的推荐规格
  暗室: 7,000 × 7,000 × 4,300 mm (W × D × H) 以上

选配

发电机室、放大器室、测定室不论新购还是改造，均为选配设备。

• 发电机室(隔音规格)

  建议尺寸:
  7,000 × 4,000 × 2,600 mm (W × H × D) 以上

• 放大器室(Amplifier room)

  建议尺寸：用户规格

• 测定室（屏蔽规格）

  建议尺寸：用户规格

规格一览

• ※提供试验设备的选择，试验操作员的培训和派遣以及试验设备的校准等服务。

概略流程图

• ※在客户现场的施工包括3个月的暗室施工，以及2个月的马达和逆变器的交付及调节，预定合计5个月。
• ※从签订合同到交付，包括马达和逆变器的制造，大约需要一年的时间，实际情况根据规格而异。
• ※本流程图为概算工序，实际的日程根据各项条件将有所变化。
